Измеритель-регулятор ТРМ1 одноканальный
Цена измерителя-регулятора ТРМ1 от 2 478 руб. + НДС,
срок изготовления - от 3 рабочих дней (в зависимости от исполнения).
Одноканальный универсальный измеритель - регулятор ТРМ1 предназначен для измерения, регистрации или регулирования температуры (терморегулятор) теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (давления, влажности, расхода, уровня и т. п.). Класс точности 0,5-0,25%. Регулятор ТРМ1 выпускаетсяв корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2 и для монтажа на 35мм DIN-рейку.
Главные преимущества нового регулятора ТРМ1
|
Улучшенная помехоустойчивость
|
новый TPMI полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А
|
|
Повышенная надежность
|
наработка на отказ составляет 100 000 часов
|
|
Повышенная точность измерений
|
погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5)
|
|
Увеличенный межповерочный интервал
|
межповерочный интервал – 3 года
|
|
Увеличенный срок гарантии
|
гарантийный срок обслуживания нового TPMI составляет 5 лет
|
|
Улучшенные показатели климатического исполнения
|
допустимый диапазон рабочих температур от –20 до +50 °С
|
|
Универсальный вход
|
прибор поддерживает все наиболее распространенные типы датчиков
|
|
Все возможные типы выходных устройств
|
Р – э/м реле
К – транзисторная оптопара
С – симисторная оптопара
С3 – три симисторные оптопары
И – ЦАП «параметр – ток 4...20 мА»
У – ЦАП «параметр – напряжение 0...10 В»
Т – выход для управления твердотельным реле
|
|
Расширенный диапазон напряжений питания
|
90...245 В частотой 47...63 Гц
|
|
Встроенный источник питания 24 В во всех модификациях нового TPMI
|
для питания активных датчиков, выходных аналоговых устройств (ЦАП) или других низковольтных цепей АСУ
|
Основные функции измерителя-регулятора (терморегулятора) ТРМ-1
- Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
- Регулирование входной величины:
- двухпозиционное регулирование;
- аналоговое П-регулирование.
- Цифровая фильтрация и коррекция входного сигнала, масштабирование шкалы для аналогового входа.
- Вычисление и индикация квадратного корня из измеряемой величины (например, для регулирования мгновенного расхода).
- Выходной сигнал тока 4...20 мА для регистрации измеренной величины (модификация по типу выхода И).
- Возможность управления трехфазной нагрузкой (модификация по типу выхода С3).
- Импульсный источник питания 90...245 В 47...63 Гц.
- Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
- Программирование кнопками на лицевой панели прибора.
- Сохранение настроек при отключении питания.
- Защита настроек от несанкционированных изменений.
Фукциональная схема прибора ТРМ-1

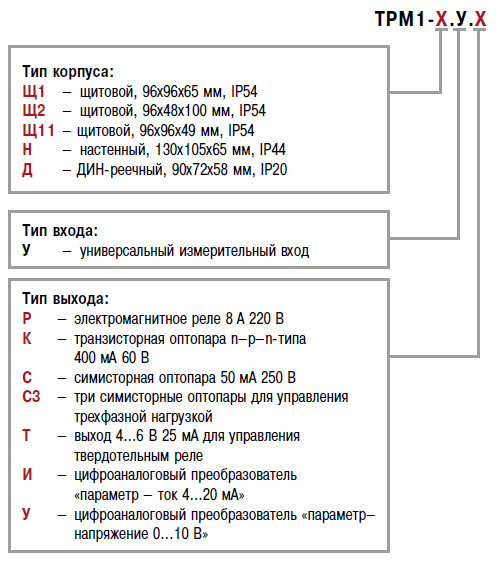

Модификации ТРМ-1
Технические характеристики TPM-I:
Питание:
|
Напряжение питания переменного тока
|
90…245 В
|
|
Частота напряжения питания
|
47...63 Гц
|
|
Потребляемая мощность
|
не более 7 ВА
|
|
Напряжение встроенного источника питания нормирующих преобразователей
|
24 ± 2,4 В
|
|
Максимально допустимый ток источника питания
|
80 мА
|
Универсальные входы:
|
Количество универсальных входов
|
1
|
| |
|
|
Время опроса входа:
|
|
|
– для термопреобразователей сопротивления
|
не более 0,8 с
|
|
– для других датчиков
|
не более 0,4 с
|
|
Предел основной приведенной погрешности измерения:
|
|
|
– для термоэлектрических преобразователей
|
±0,5 %
|
|
– для других датчиков
|
±0,25 %
|
Входные устройства:
|
Количество выходных устройств
|
1
|
|
Типы выходных устройств
|
Р, К, С, С3, Т, И, У
|
Корпус (типы корпусов TPM-I) :
|
Щитовой Щ1
|
96х96х65, IP54*
|
|
Щитовой Щ2
|
96х48х100, IP54*
|
|
Щитовой Н
|
130х105х65, IP44
|
|
На DIN рейку
|
90х72х58, IP20 |
Условия эксплуатации TPMI:
|
Температура окружающего воздуха
|
–20...+50 °С
|
|
Атмосферное давление
|
84...106,7 кПа
|
|
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)
|
30...80 %
|
Характеристики измерительных датчиков:
|
01
|
ТСМ (Cu50) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
09
|
ТСМ (50М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
07
|
ТСП (Pt50) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
08
|
ТСП (50П) W100=1.391
|
–240…+1100 °С
|
0,1 °С
|
|
00
|
ТСМ (Cu100) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
14
|
ТСМ (100М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
02
|
ТСП (Pt100) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
03
|
ТСП (100П) W100=1.391
|
–240…+1100 °С
|
0,1 °С
|
|
29
|
ТСН (100Н) W100=1.617
|
–60…+180 °С
|
0,1 °С
|
|
30
|
ТСМ (Cu500) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
31
|
ТСМ (500М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
32
|
ТСП (Pt500) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
33
|
ТСП (500П) W100=1.391
|
–250…+1100 °С
|
0,1 °С
|
|
34
|
ТСН (500Н) W100=1.617
|
–60…+180 °С
|
0,1 °С
|
|
35
|
ТСМ (Cu1000) W100=1.426
|
–50…+200 °С
|
0,1 °С
|
|
36
|
ТСМ (1000М) W100=1.428
|
–200…+200 °С
|
0,1 °С
|
|
37
|
ТСП (Pt1000) W100=1.385
|
–200…+850 °С
|
0,1 °С
|
|
38
|
ТСП (1000П) W100=1.391
|
–250…+1100 °С
|
0,1 °С
|
|
39
|
ТСН (1000Н) W100=1.617
|
–60…+180 °С
|
0,1 °С
|
|
15
|
ТСМ (53М) W100=1.426 (гр. 23)
|
–50…+200 °С
|
0,1 °С
|
|
04
|
термопара ТХК (L)
|
–200…+800 °С
|
0,1 °С
|
|
20
|
термопара ТЖК (J)
|
–200…+1200 °С
|
0,1 °С
|
|
19
|
термопара ТНН (N)
|
–200…+1300 °С
|
0,1 °С
|
|
05
|
термопара ТХА (K)
|
–200…+1360 °С
|
0,1 °С
|
|
17
|
термопара ТПП (S)
|
–50…+1750 °C
|
0,1 °С
|
|
18
|
термопара ТПП (R)
|
–50…+1750 °C
|
0,1 °С
|
|
16
|
термопара ТПР (В)
|
+200…+1800 °C
|
0,1 °С
|
|
21
|
термопара ТВР (А-1)
|
0…+2500 °С
|
0,1 °С
|
|
22
|
термопара ТВР (А-2)
|
0…+1800 °C
|
0,1 °С
|
|
23
|
термопара ТВР (А-3)
|
0…+1800 °C
|
0,1 °С
|
|
24
|
термопара ТМК (Т)
|
–200…+400 °C
|
0,1 °С
|
|
12
|
ток 0…5 мА
|
0…100 %
|
0,1 %
|
|
11
|
ток 0…20 мA
|
0…100 %
|
0,1 %
|
|
10
|
ток 4…20 мА
|
0…100 %
|
0,1 %
|
|
06
|
напряжение –50…+50 мВ
|
0…100 %
|
0,1 %
|
|
13
|
напряжение 0…1 В
|
0…100 %
|
0,1 %
|
|
* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С
|
Характеристики выходных устройств прибора TPMI:
|
Р
|
электромагнитное реле
|
8 А при 220 В 50...60 Гц, cos  > 0,4
|
|
К
|
транзисторная оптопара n–p–n типа
|
400 мА при 60 В пост. тока
|
|
С
|
симисторная оптопара
|
50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
|
|
С3
|
три симисторные оптопары для управления трехфазной нагрузкой
|
50 мА на каждую оптопару при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс)
|
|
И
|
цифроаналоговый преобразователь «параметр–ток 4…20 мА»
|
нагрузка 100…800 Ом,
напряжение питания 12...30 В пост. тока
|
|
У
|
цифроаналоговый преобразователь «параметр–напряжение 0…10 В»
|
нагрузка не менее 2 кОм,
напряжение питания 16...30 В пост. тока
|
|
Т
|
выход для управления твердотельным реле
|
выходное напряжение 4...6 В,
макс. выходной ток 25 мА
|
